DN
Dimensioni
Dimensions
D
E
L
M
Mpa
25
30 x 2
33,2
160
50
0,06
32
40 x 2
42
180
55
0,06
40
48 x 3
51,5
190
55
0,06
50
55 x 2
63
210
55
0,06
65
70 x 2
80
230
55
0,05
75
80 x 2
97
260
60
0,05
100
108 x 3
119
280
60
0,05
125
133 x 3
146,6
320
70
0,05
150
159 x 3
173,2
340
70
0,04
200
219 x 5,9
230
300
50
0,04
250
273 x 8
283
320
75
0,04
300
324 x 8
339
320
75
0,04
350
356 x 8
366
320
75
0,04
400
406 x 8,8
416
320
75
0,04

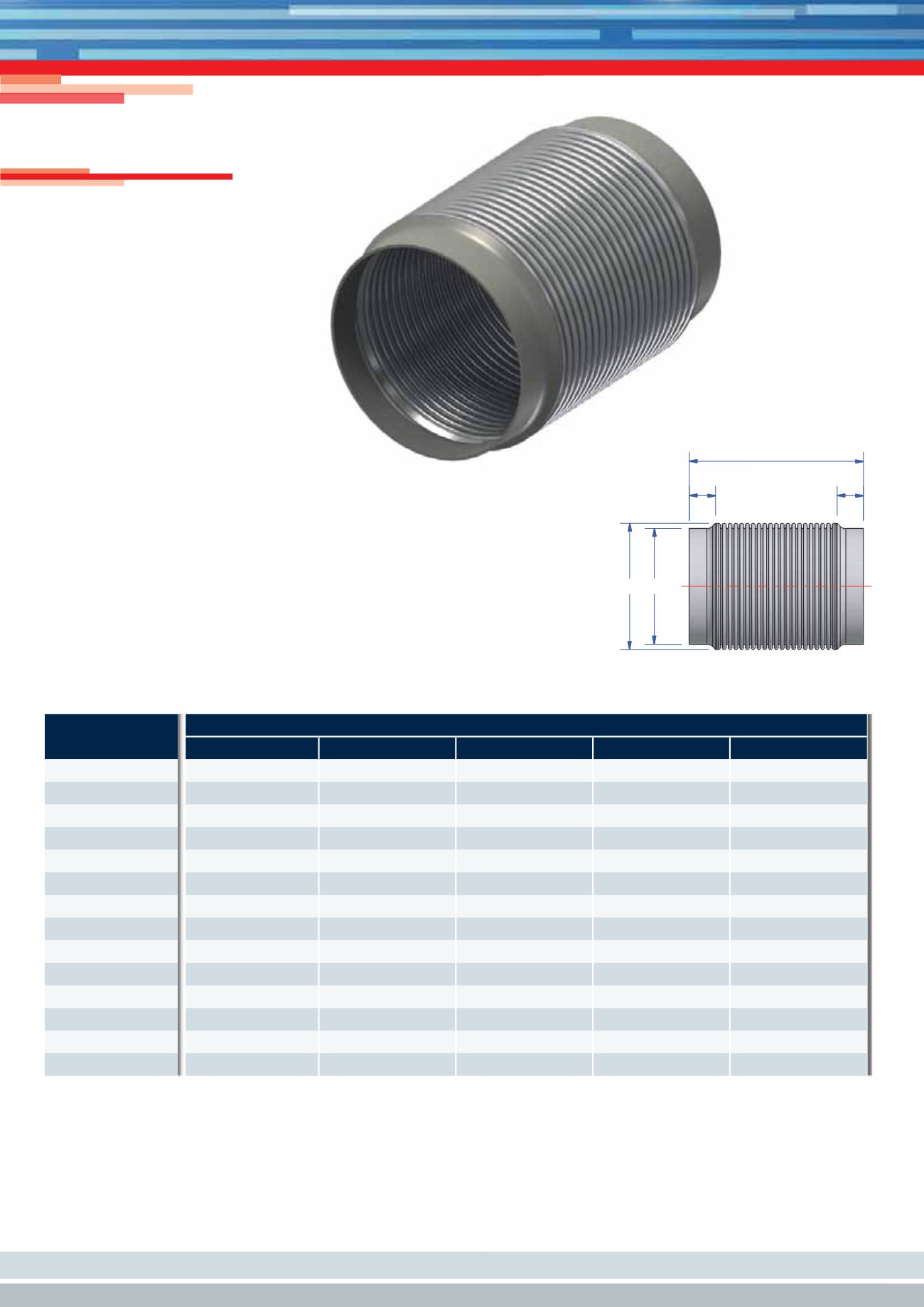

GIUNTI
GIUNTI
FLESSIBILI
Costruiti in acciaio inox AISI 321
nel tipo compattato al 100%,
manicotti in acciaio al carbonio.
FLEXIBLE
JOINTS
Made of AISI 321 100% compacted
stainless steel, with carbon steel
couplings.
• Per un corretto montaggio
il giunto deve lavorare
in compressione ed
estensione, evitando, se
possibile, corse laterali.
•
For a correct assembly
the flexible joint must
work in compression and
extension, preventing,
if it is possible, side
movements.
L
DE
M
M
DESCRIZIONI E CARATTERISTICHE TECNICHE INDICATIVE E NON IMPEGNATIVE
DESCRIPTIONS AND TECHNICAL SPECIFICATIONS ARE INDICATIVE AND NOT BINDING
